随着今天快速发展的科技，换热器已广泛运用于我国各个生产区域，换热器跟人们生活一脉相连。用来热交换的机械设备就是所谓的换热器。山东金能达换热设备有限公司今天主要阐述管壳式换热器的工作原理及结构。

管壳式换热器的工作原理

属于间壁式换热器的就是管壳式换热器，其换热管内组成的流体通道称为管程，换热管外组成的流体通道称为壳程。管程以及壳程分别经过两个不一样温度的流体时，温度相对高的流体经过换热管壁把热量传递给温度相对低的流体，温度相对高的流体被冷却，温度相对低的流体被加热，进而完成两流体换热工艺的目标。

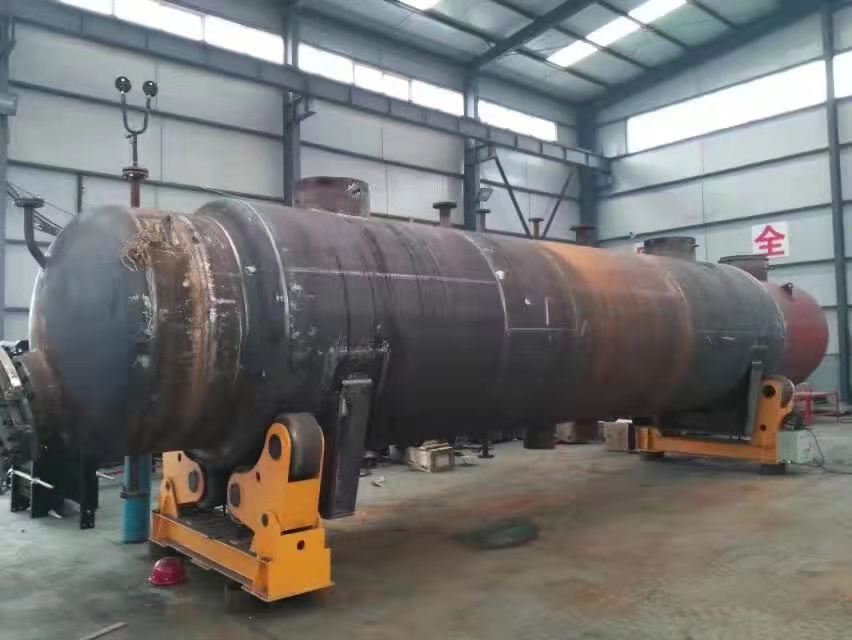

管壳式换热器关键由管箱、管板、管子、壳体以及折流板等组成。一般圆筒形为壳体;直管或U形管为管子。管壳式换热器厂家为把换热器的传热效能提高，也能使用螺纹管、翅片管等。管子的安排有等边三角形、正方形、正方形斜转45°以及同心圆形等几种方式，最为常见的是前面三种。依照三角形部署时，在一样直径的壳体内能排列相对多的管子，以把传热面积增加，但管间很难用机械办法清洗，也相对大的流体阻力。在管束中横向部署一些折流板，引导壳程流体几次改变流动目标，管子有效地冲刷，以把传热效能提高，同时对管子起支承作用。弓形、圆形以及矩形等是折流板的形状。为把壳程以及管程流体的流通截面减小、流速加快，以把传热效能提高，能在管箱以及壳体内纵向安排分程隔板，把壳程分为二程以及把管程分为二程、四程、六程以及八程等。管壳式换热器的传热系数，水换热在水时为1400～2850瓦每平方米每摄氏度〔W/（m（℃）〕;气体用水冷却时，为10～280W/（m（℃）;水蒸汽用水冷凝时，为570～4000W/（m（℃）。

主要技术特点：

1、通常管壳式换热器和别的类型换热器对比有下面关键技术特点：

（1）不怕高温不怕高压，牢固稳当实用;

（2）历史悠久的制造运用，成熟的制造工艺和操作维检技术;

（3）选材广泛，适用区域大。

2、管壳式换热器除具备上面说的特点外，独具下面主要技术特点

（1）换热管内外表面均呈螺旋状的螺旋管管壳式换热器，在管内呈三维螺旋运动状态向前流动的是管程流体，流速非常低时就能达到充足湍流，从而把管壳式换热器管程流体界膜传热系数相对低的不足克服了，明显把换热器的总传热系数提高了，流体阻力损失相对小了;（2）波节管式换热器的改进型的弧线管壳式换热器，具备波节管式换热器传热系数高，不容易结垢等所有的优点，同时把波节管式换热器受制造工艺约束而管壁相对薄、换热管相对短、管板以及换热管连结一定要另加焊接套等不足克服了，跟GB151国家规范完全符合，牢固实用;

（3）离子束管壳式换热器和镍基渗层管壳式换热器的换热管通过离子束加工或镍基渗碳，其表面产生平均的微观凸凹面，使换热流体表面张力降低，从而把流体界膜传热系数提高，特别是对于冷凝传热，变膜状冷凝为珠状冷凝，把冷凝界膜传热系数和换热器总传热系数大幅度提高。

在经济水平飞速发展的现在社会，人们开始更多地重视生活上每一个细节的品质，也愈来愈需要更充裕更加便捷的热能供应形式，作为一种传统的换热设备的管壳式换热器，由于其构造简单，解决能力大、选材区域广，适应性强，容易制造而且成本相对低，方便清洗，在高温高压下也可以适用等很多的优点，依然在换热器中占主导位置。
